מערכת ניתוח וידאו של מכרה פחם AI

מערכת ניתוח AI של מכרה פחם היא מערכת ניטור וזיהוי חכמה. זה מבוסס על מערכת המעקב של מכרות הפחם ומשתמש באלגוריתמים לזיהוי תמונות AI כליבה. המערכת מבצעת ניטור וזיהוי בזמן אמת של כוח אדם, ציוד, סביבה, תהליכים, כלי רכב ותחזוקה בתוך מכרות הפחם. זה כולל פונקציונליות כמו גילוי רכב והולכי רגל, הפרה של זיהוי כללים, גילוי חדירות שטח, הכרת פחם וזרים, זיהוי חפצים זרים, סרק בחגורת מסוע וגיבוש לא נכון, וזיהוי עשן ואש, עונה על צרכי היישום של תרחישים שונים בתעשיית כריית הפחם.

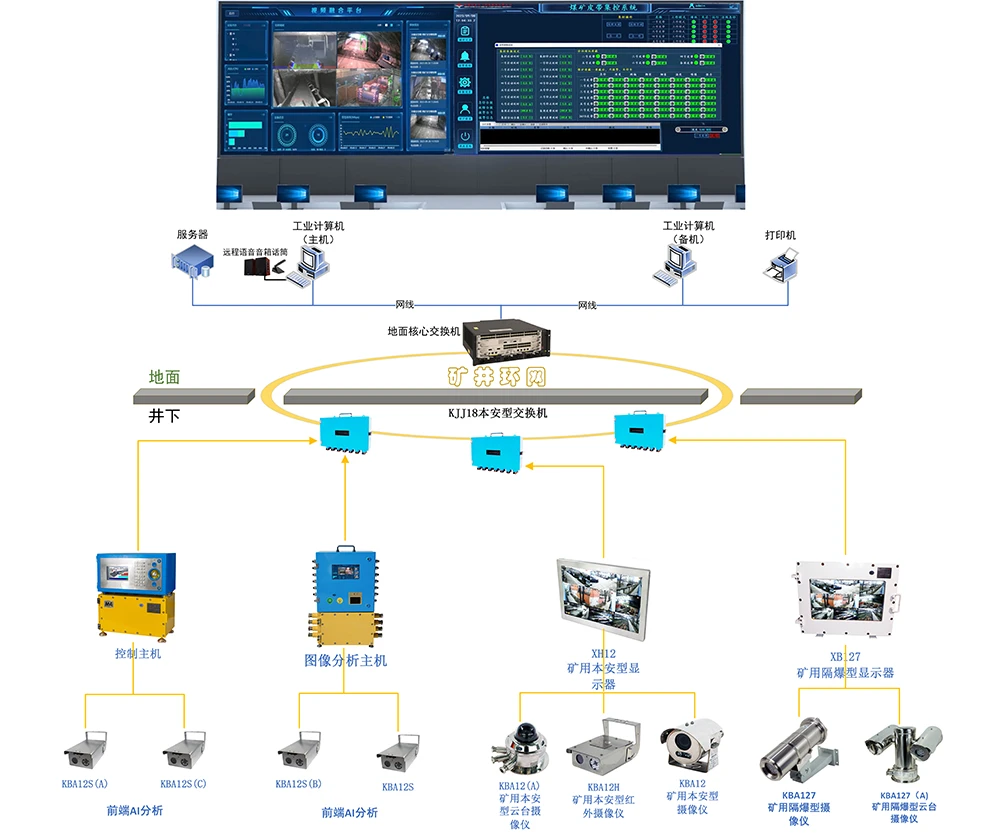

מערכת ניתוח ה- AI הווידיאו האינטליגנטית נוקטת בגישת עיבוד חזיתית, ומטמיעה את האלגוריתמים ישירות למצלמות. זה יכול לקיים אינטראקציה עם מכשירים אחרים באמצעות כמות מתג ו- Modbus TCP/RTU. ניתן להעלות ישירות את תוצאות האזעקה וזרמי הווידיאו לפלטפורמת הנתונים דרך רשת טבעות. היתרון של עיבוד האלגוריתמים הקדמי: מכיוון שאלגוריתם ה- AI משובץ במצלמה, נתוני הווידיאו מנותחים במקום בו הוא נאסף, כאשר התהליך הושלם בתוך המצלמה עצמה. תוצאות הניתוח מועלות לשרת המרכזי. זה שונה באופן מובהק מעיבוד הקצה האחורי, מכיוון שהסרטון המקורי אינו צריך להעלות תחילה לשרת. המערכת יכולה להמשיך ולפעול כרגיל גם במהלך שיבושים ברשת, וברגע שיוחזר הרשת, היא יכולה לחדש את העלאת מידע האזעקה לשרת, ולפתור למעשה בעיות הקשורות לעיכובים ברשת וניתוק.

תוכנת בקרת מחשב ותעשייה פיקוח:כולל ריבועי וידיאו, אחזור וידאו, מפות אלקטרוניות, הפעלת וידאו, ניהול מכשירים, ניהול משתמשים, בירור אזעקה, ניתוח חכמי של AI, מרכז תצורה ותוספים, תומך בגלישה באינטרנט.

1. פלטפורמת היתוך של וידאו
שירות ניהול הווידיאו תומך במכשירי קידוד המתחברים לפלטפורמה באמצעות פרוטוקולים שונים כמו רשת מכשירי HikVision SDK, HikVision Ehome, HikVision ISUP5. 0, GB28181, ONVIF, DAHUA רשת מכשירים SDK ו- EZVIZ. הגדרה זו מאפשרת יכולות כמו תצוגה מקדימה של וידאו בזמן אמת, הפעלת וידאו, קיר וידאו וניטור אירועי וידאו. ברשתות עם רוחב פס מוגבל או מגבלות תנועה, המערכת יכולה להציע שירותי ניטור על ידי החלפת סרטונים עם תמונות.

הפלטפורמה תואמת מאוד, מסוגלת לכסות כמעט את כל מכשירי מעקב הווידיאו בשוק, וזה יתרון בתרחישים המשתמשים בציוד קיים. במהלך יישום הפרויקט, המערכת משולבת ברשת כולה באמצעות משאבים קיימים מבלי להזדקק להחלפת ציוד נרחב. זה לא רק מפשט את תהליך יישום המערכת ומפחית את המורכבות, אלא גם מוריד משמעותית את עלויות ההשקעה במערכת ומפחית את המאמץ הדרוש לניהול ותחזוקה.

הממשק העיקרי של פלטפורמת היתוך הווידיאו כולל תכונות כמו עץ ​​מכשיר, שימוש במשאבי מערכת, תצוגה מרובת מסך ואירועי אזעקה. מאפייני ניהול Backend כוללים ריבוע וידאו, אחזור וידאו, מפה אלקטרונית, הפעלת וידאו, ניהול מכשירים, ניהול משתמשים, שאילתת אזעקה, ניתוח אינטליגנטי AI, מרכז תצורה ותוספים, כולם מיועדים לפריסה פשוטה וקלות תפעול.

2. ניתוח וידאו מקדימה
ניתוח הווידיאו הקדמי נערך באמצעות כריית מצלמות עיבוד תמונה בטוחות מהותיות המצוידות ביכולות ניתוח AI קדמיות. אלגוריתמים המוטמעים ישירות במצלמות מאפשרים ניתוח מיידי של הצילומים, ובכך מבטלים למעשה כל חביון, שהוא קריטי במיוחד למצבים הדורשים תגובות מהירות. המצלמות פלטו אותות סטנדרטיים כמו כמות מתג, RS485 ופרוטוקול TCP, ומאפשרים שילוב ישיר עם מכשירים אחרים. הגדרה זו פותרת למעשה בעיות הקשורות לעיכובים וניתוקים ברשת. יתר על כן, ניתן להעלות ישירות תוצאות אזעקה וזרמי וידיאו לפלטפורמת הנתונים באמצעות רשת טבעות, מה שמבטיח תקשורת אמינה ומהירה של מידע קריטי.

3. מעקב וידאו בהגנה גבוהה
מצלמות חסינות פיצוץ ובטוחות מהותיות מאפשרות ניטור בזמן אמת של אתרי עבודה משטחיים ותת-קרקעיים, עם תצוגות ריכוזיות במקומות כמו חדרי בקרה או חדרי הרמה. זה מאפשר תזמון ייצור, גילוי סכנות מקוונות ופעולות תגובת חירום.

4. הקלטת דיסק
משתמש בשיטות שונות כדי להקליט צילומי מעקב, הכוללים הקלטה ידנית, הקלטה מתוזמנת, אזעקת קול, הקלטת אזעקה והקלטת גילוי תנועה. זה כולל פונקציונליות של ניהול בקרת גישה ותפעול יומן.

5. פונקציית אחסון
לאחר הפסקת חשמל או כיבוי של מערכת, כל נתוני המערכת, הגדרות המשתמש ויומני התפעול נשמרים ללא הפסד למשך 7 ימים לפחות. לאחר ההפעלה מחדש, המערכת צריכה לשחזר למצב שהיא הייתה לפני הפסד החשמל או הכיבוי.

מכשירי בקרה

(1)KTC169.1 כריית פיצוץ מוגן ומבקר תקשורת בטוחה באופן מהותי: מורכב מ- S 7-200 Smart Series Plc, מודולי התרחבות דיגיטלית, מודולי תקשורת וכו '. הוא מצויד בתצוגת LCD {1}} אינץ' שיכולים להראות את המצב המבצעי של המכשיר, מידע הגנה וכו '.

(2)ZSJ 127- Z כריית פיצוץ מוגן פיצוץ ומארח מכשיר בקרת אזעקה לניטור תמונה מהותית: משמש בעיקר כמארח ניתוח התמונות עבור מצלמות AI חזיתיות, הוא אוסף נתונים בזמן אמת על שריפות סביבתיות, בין אם עובדים באזור לובשים קסדות בטיחות, כניסה בלתי מורשית לאזורים מסוכנים, ומצבם בזמן אמת של זרימת פחם על חגורות המסוע. הוא מציג מידע זה בזמן אמת, מנפיק מייד אזעקות ומתקשר עם ציוד במהלך חריגות, המסייע בניהול בטיחות. הגדרה זו נוחה במיוחד לשימוש בהגדרות שדה תת -קרקעי, מה שמתייחס ביעילות למגבלה בה ניתן להגדיר את ניתוח התמונות של AI רק ולצפות מרחוק באמצעות פלטפורמת בקרת פיקוח, מה שאפשר בעבר לבצע ניתוח תקלות ישירות באתר העבודה.

(3)KBA12S כריית מצלמת עיבוד תמונה בטוחה: משתמש בניתוח וידאו AI קדמי כדי להעריך תמונות שנתפסו עבור כל פעילויות חדירה. זה יכול להתממשק עם מכשירים באמצעות כמות מתג ומודבוס TCP/RTU להפעלת מערכות אזהרה ותזכורת באתר. המצלמה כוללת גם אינטרקום קול, ניטור בזמן אמת ויכולות הקלטה.

(4)KBA12S (C) כריית מצלמת עיבוד תמונה בטוחה באופן מהותי: מעסיק ניתוח וידאו AI קדמי כדי לקבוע אם יש אש פתוחה מהתמונות שנלכדו. זה יכול לקיים אינטראקציה עם מכשירים אחרים באמצעות כמות מתג ו- Modbus TCP/RTU, מה שמאפשר תגובות מתואמות. המצלמה מצוידת באינטרקום קול, ניטור בזמן אמת ויכולות הקלטה.

(5)KBA12S (B) כריית מצלמת עיבוד תמונה בטוחה באופן מהותי: מצלמה זו משתמשת בניתוח וידאו AI קדמי כדי להעריך תמונות שנתפסו ולקבוע אם עובדים באזור הגילוי חובשים קסדות בטיחות. זה יכול לקיים אינטראקציה עם מכשירים אחרים באמצעות כמות מתג ו- Modbus TCP/RTU להפעלת מערכות אזהרה ותזכורת באתר. המצלמה כוללת גם אינטרקום קול, ניטור בזמן אמת ויכולות הקלטה.

(6)KBA12S (A) כריית מצלמת עיבוד תמונה בטוחה באופן מהותי: משתמש בניתוח וידאו AI קדמי כדי להעריך תמונות שנתפסו לצורך הערכת המצב המבצעי של חגורות מסוע, התאמה שגויה של חגורה וזרימת פחם. זה יכול להתממשק עם מכשירים אחרים כדי להתאים את מהירות החגורה באמצעות Modbus TCP/RTU. בנוסף, המצלמה כוללת אינטרקום קול, ניטור בזמן אמת ויכולות הקלטה.



(7)KDW127/12 כרייה אטומה ובטוחה מהותית אספקת חשמל מיוצבת זרם ישיר: אספקת חשמל זו כוללת הגנה על זרם יתר כפול, הגבלת מתח כפול והגנה על מעגל קצר. הוא קומפקטי וקל משקל, מה שהופך את ההתקנה והמעבר לנוחות. זה מתאים לספק כוח לסוגים שונים של ציוד כרייה בטוח.

(8)KJJ18 כרייה מתג בטוח מהותי: מתג זה מאפשר למכשירים המחוברים אליו להחליף נתונים עם פעולות פני השטח, ומאפשר שלט רחוק ומעקב. מחשבי שטח יכולים לנהל מכשירים מתחת לאדמה המחוברים למתג, ומאפשרים למחשבי הרשת לאחזר מידע על נתונים וניהול שליטה של ​​ציוד תת קרקעי קשור דרך המתג. הוא כולל מתג משובץ מובנה, שלוש יציאות סיבים של ג'יגה-בייט, יציאות סיבים של ארבע מאות מגה-גביט ושלוש יציאות חשמל. קצב המתג עונה על צרכי הפיתוח לטווח הארוך של העברת רשת. זה תומך בגישה בו זמנית של וידאו, קול ונתונים, ובעל יכולות ניהול פרמטרים רשתות שונות.

(9)XB127 צג פיצוץ בכרייה: צג זה משמש במכרות פחם שבהם ניטור רציף נחוץ מתחת לאדמה. היא מקבלת 16 ערוצים של אותות וידאו, המתחברים למודול הקבלה האופטי הפנימי של הצג. לאחר מכן מומרים את האותות לאותות חשמליים וידאו ומוזנים למקליט הווידיאו הדיגיטלי הפנימי של הצג. המערכת מסנתזת תמונת וידיאו מורכבת המציגה את כל 16 הזנות הווידיאו בו זמנית על הצג.

(10)XH12 כריית צג בטוח באופן מהותי: צג זה כולל תצוגת LCD 24- אינץ 'צבע LCD ומצויד בממשק אות חשמלי Ethernet אחד ושני ממשקי אות אופטיים Ethernet. זה יכול להציג תמונות וידאו בשחור לבן וצבע. המערכת מסוגלת להציג ולהקליט שמונה ערוצים של אותות וידאו ברשת בו זמנית ותומכת בהפעלה בודדת או ריבוי ערוצים. בנוסף, ניתן לרשת אותו עם מערכות מחשב אחרות או מערכות אזעקה כדי להקל על העברה למרחקים ארוכים וצפייה מרחוק של רשומות הווידיאו.

(11)KBA12H כריית מצלמת אינפרא אדום בטוחה: משמש בעיקר לניטור וידאו תת -קרקעי במכרות פחם, הוא כולל ממשק פלט איתות אופטי של אתרנט. אור חיצוני נכנס דרך חלון זכוכית וממוקד על שבב ה- CCD של המצלמה ליד העדשה. לאחר מכן ה- CCD ממיר אותו לאות אופטי Ethernet לפלט. המצלמה יכולה להציג בבירור אובייקטים בתנאי אור נמוכים, עד להארה מינימלית של 0. 05 לוקס, וממירה את התמונות שנלכדו בזמן אמת לאותות אופטיים Ethernet לפלט. המצלמה פועלת במתח עבודה מדורג של DC12V וכוללת שני ממשקים מסוג SC, העברת אות אופטי TCP/IP Ethernet.

(12)KBA127 (א) מכריית מצלמת PTZ מוגנת פיצוץ: מצלמה זו משתמשת בהגדלה משתנה של מכשיר הדמיה של מצב מוצק CCD והיא נשלטת באמצעות פקודות פרוטוקול TCP/IP של Ethernet לתנועות PAN ו- TILT, כמו גם התאמות לצמצם ואורך המוקד של העדשה. המכשיר כולל מקור אור עזר, המספק תאורה נמוכה ועם זאת בהירות גבוהה, ו- PTZ (Pan-Tilt-Zoom) ניתן לשליטה. מתח העבודה המדורג של המצלמה הוא AC127V, והוא כולל ממשק אחד מסוג SC, העברת אות אופטי של פרוטוקול TCP/IP, סיבים במצב יחיד.

(13)KBA12 (א) כריית מצלמת PTZ בטוחה באופן מהותי: מצלמת PTZ זו היא מכשיר קריטי במערכת הטלוויזיה התעשייתית של כריית פחם, המשמשת לניטור תמונה בזמן אמת של תהליכי ייצור עיקריים, ציוד חשוב ומיקומי מפתח. המצלמה יכולה לראות בבירור חפצים בתנאי אור נמוכים נמוכים כמו 2 לוקס וממיר את התמונות שנלכדו בזמן אמת לאותות פוטו-אלקטרוניים של Ethernet לפלט. הוא כולל יכולות PTZ ופונקציונליות הפלייבק הקולי. הוא משמש בעיקר במכרות פחם תת קרקעיים שבהם יש סיכונים לפיצוצי מתאן ופחם.

(14)KBA12 כרייה מצלמה בטוחה באופן מהותי: בשימוש בעיקר במכרות פחם תת -קרקעיים שבהם יש סיכונים לפיצוצי גז מתאן ופחם. מצלמה זו היא מכשיר מפתח במערכת פיקוח הווידיאו של מכרה הפחם, המיועדת לניטור תמונות בזמן אמת של תהליכי ייצור עיקריים, ציוד חשוב ומיקומים מכריעים. המצלמה משלבת הן מצלמת וידאו והן מיקרופון בתוך דיור מוגן לפיצוץ; הוא משמש בעיקר בשילוב עם מערכות תמיכה לבקרה אלקטרו-הידראולית, ולניטור רכבי הובלה ניידים, מאוישים וחומרים.
